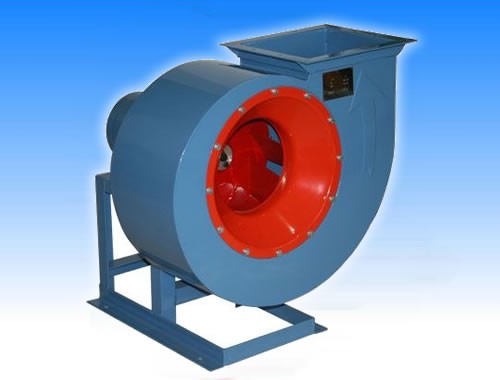

4-2×72 雙吸離心通風機

4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自然的、對人體無害的、對鋼材無腐蝕性的氣體。B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。4-72型離心通風機在我國是使用最早的風機，然而也是使用最普遍的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，4-72型風機隨處可見。

型式
從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆時針旋轉者稱左旋風機，以“左”表示。
風機的出口位置,以機殼的出風口角度表示。4-72型風機N02.8~6出廠時均做成一種型式,使用單位根據要求再安裝成所需要的位置,訂貸時不需注明。其中N02.8出風口位置調整范圍是0°~225°,間隔22.5°；N08~12出風口位置調整范圍是0°~225°,間隔是45°；N016、20出風口位置制成固定的三種0°、90°、180°,不能調整，訂貸時需注明。
風機的傳動方式有A、B、C、D四種：4-72型風機中，N02.8~6采用A式傳動，N08~12采用C、D式傳動，N016~20采用B式傳動。

結構
4-72型風機中N02.8~6主要由葉輪、機殼、進風口、電機等部分組成。N08~20除具不上述部分外，還有傳動部分。
葉輪：由10個后傾機翼型葉片、曲線型前盤和平板后盤組成，用鋼板式鑄鋁合金（4-72用鋼板，B4-72用鑄鋁，F(xiàn)4-72用不銹鋼或玻璃鋼等耐腐蝕材料）制造，并徑動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
機殼：做成二種不同型式。其中N02.8~12機殼作成整體，不能拆開，N016~20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
進風口：制成整體，裝于風機一側，與軸向平行的截面為曲線形狀，作用是能使氣流順暢進入葉輪，且損失較小。
傳動：由主軸、軸承箱、滾坳軸承、皮帶輪或聯軸器組成。

氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150毫克/立方米
氣體的溫度：不得超過80oC
主要型號：2.8A 3.2A 3.6A 4A 4.5A 5A 6A 6C 8C 10C 12C 6D 8D 10D 12D 16B 20B
