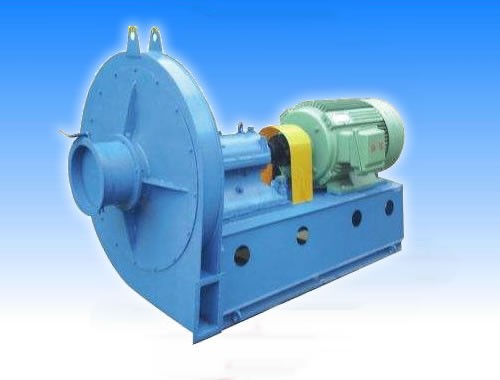

8-09、9-12型離心風機

一、風機的用途
8-09、9－12型高壓離心通風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。
二、風機的型式
1、8－09、9－12型風機均為單吸入，8－09型風機，我公司設計機號有№ 6.8A、7.1D、8D、8.5D、9D五個機號。9－12型風機我公司設計機號有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
2、8－09。9－12型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
3、風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。
三、風機的結構
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成。
1.葉輪：葉輪按新的高效前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2.機殼：用普通鋼板焊接成蝸形殼整體。
3.進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
4.傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。

8-09高壓離心通風機性能參數表
